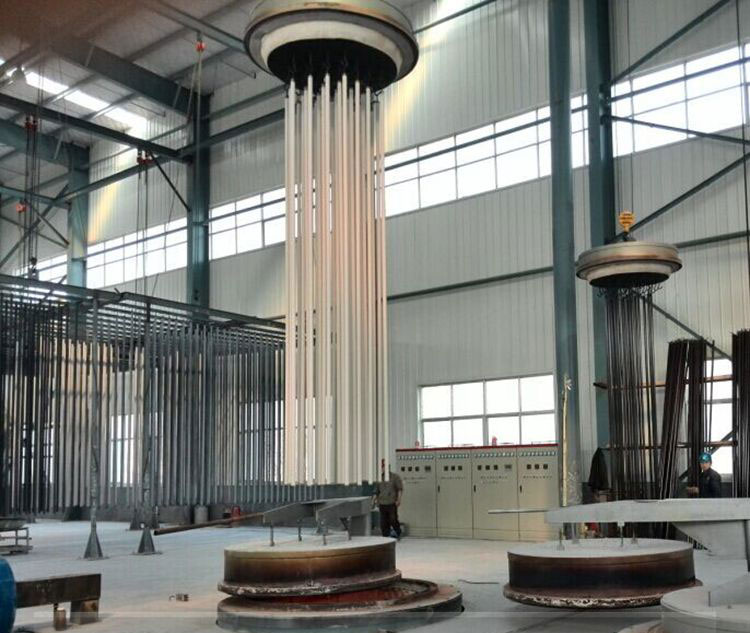

深井炉结构与通用标准井式炉相似。外壳由钢板和型钢制成圆柱形炉体。炉盖内面采用不锈钢板制成。炉衬采用轻质节能耐火保温砖砌筑。炉衬与炉壳夹层置硅酸铝纤维毡保温，其余间隙填充膨胀至石粉。电阻丝采用0Cr25AL5高电阻合金丝绕成螺旋状安装在炉膛的搁丝砖上。炉膛内放置有不锈钢装料筐。炉盖采用电动液压升降。为了使工件均匀加热，在炉盖上安装有耐热不锈钢轴和风叶制成的热风循环风机，工件在加热过程中，热空气在炉内上下循环以保证工件均匀加热。为保证操作在升降机构附近装有限位开关，此开关与电炉控制柜电源联锁，炉盖关闭时（工作时）接通电源。当炉盖开启时限位开关即切断控制电源，因此加热元件的电源同时切断，以保证操作。电炉出厂时配套自动控温柜，热电偶。
型号：24-180kw
额定温度：650℃
